手动插板阀
- 销售:13706662098
详情介绍
插板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清理杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。
插板阀性能
插板阀阀门漏率:≤1.3×10-7Pa.L/S.
适用温度:-30~+150℃
适用范围:105~1.3×10-7Pa
插板阀开启时阀板两侧的压差: ≤2.7×103Pa
插板阀特点
插板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清理杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。
插板阀的分类及用途
手动螺旋插板阀
手动螺旋插板阀:又称圆形手动插板门、手动螺旋闸阀、手动插板阀与手动螺旋插板阀,主要由框架、闸板、丝杆、螺母、手轮等零件构成。
手动单向插板阀适用于建材,冶金,矿山,化工等行业粉尘物料,流量控制的管道和料斗上,是控制粉尘物料流量的理想设备,该机结构紧凑密封性好,使用寿命长,维护方便等特点.
手动插板门
圆口手动插板阀配带标准法兰插板阀手动插板阀又称手动插板门,手动插板阀它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口。
此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。手动插板阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。

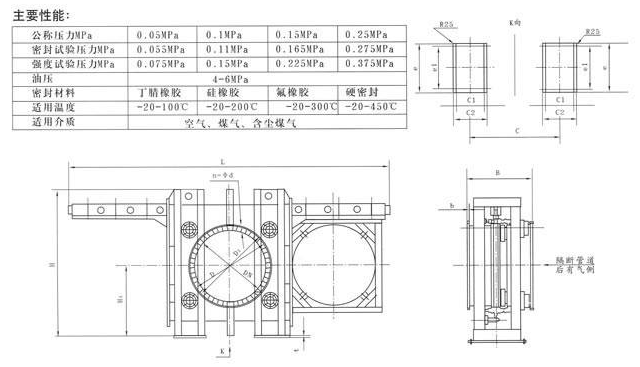

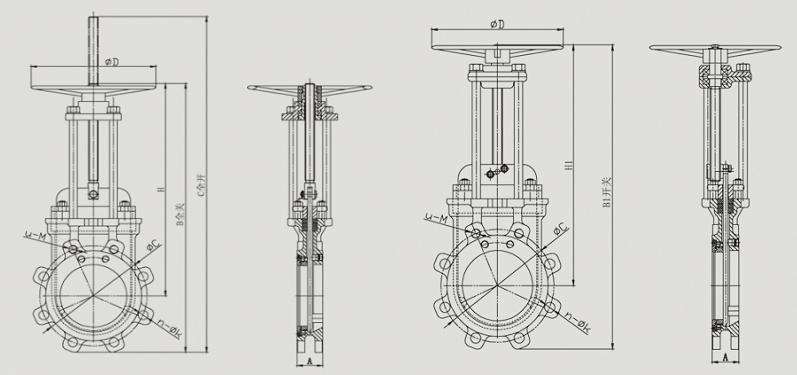

手动插板阀安装尺寸设计图表
DN | A | H | B | C | D | H1 | B1 | PN16 | 150Lb | |||
E | n-¢K | u-M | E | u-M | ||||||||
50 | 48 | 300 | 365 | 350 | 180 | 310 | 375 | ¢125 | 2-¢18 | 2-M16 | ¢120.5 | 4-5/8-11NC |
65 | 48 | 310 | 380 | 375 | 200 | 320 | 390 | ¢145 | 2-¢18 | 2-M16 | ¢139.5 | 4-5/8-11 NC |
80 | 51 | 370 | 460 | 450 | 220 | 380 | 470 | ¢160 | 6-¢18 | 2-M16 | ¢152.5 | 4-5/8-11NC |
100 | 51 | 410 | 514 | 625 | 240 | 402 | 510 | ¢180 | 6-¢18 | 2-M16 | ¢190.5 | 8-5/8-11 NC |
125 | 57 | 457 | 578 | 715 | 260 | 461 | 582 | ¢210 | 6-¢18 | 2-M16 | ¢216 | 8-3/4-10NC |
150 | 57 | 510 | 645 | 805 | 280 | 514 | 650 | ¢240 | 6-¢22 | 2-M20 | 241.5 | 8-3/4-1 0NC |
200 | 70 | 613 | 775 | 985 | 300 | 623 | 785 | ¢295 | 8-¢22 | 4-M20 | ¢295.5 | 8-3/4-1 0NC |
250 | 70 | 737 | 940 | 1200 | 340 | 737 | 940 | ¢355 | 8-¢26 | 4-M24 | ¢362 | 1 2-7/8-9NC |
300 | 76 | 850 | 1075 | 1385 | 380 | 845 | 1070 | ¢410 | 8-¢26 | 4-M24 | ¢432 | 1 2-7/8-9NC |
350 | 76 | 970 | 1 228 | 1580 | 400 | 970 | 1 228 | ¢470 | 10-¢26 | 6-M24 | ¢476.3 | 12-1-8NC |
400 | 89 | 1090 | 1382 | 1 795 | 450 | 1090 | 1382 | ¢525 | 10-¢30 | 6-M27 | ¢540 | 16-1-8NC |
气动单向插板阀
气动方形闸板阀,气动方型闸板阀,气动方形闸板门具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度,可双向操作,简单灵活。材质有碳钢、不锈钢,并可按客户需求定做各种非标螺旋闸门
气动方形闸板阀,气动方型闸板阀,气动方形闸板门主要技术参数和性能:
公称通径:200×200、....、1000×1000
适用温度:-10~+200℃
连接法兰:GB/T9113、JB/T79
主体材料:WCB、Q235A、304、316、304L、316L
气动单双向插板阀又称手动刀型闸阀,刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。
电动插板阀
电动插板阀采用碳素钢焊接而成,广泛应用于冶金、碳素、化工、建材等行业.多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。
螺旋闸门:螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。
手动螺旋闸板阀
手动螺旋闸阀通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种。手动螺旋闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为 50,介质温度不高时为 2°52'。
气动插板阀
气动插板阀的工作原理:气动插板阀主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。
气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。
结构特点结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备
